อุปกรณ์ในระบบเครือข่าย

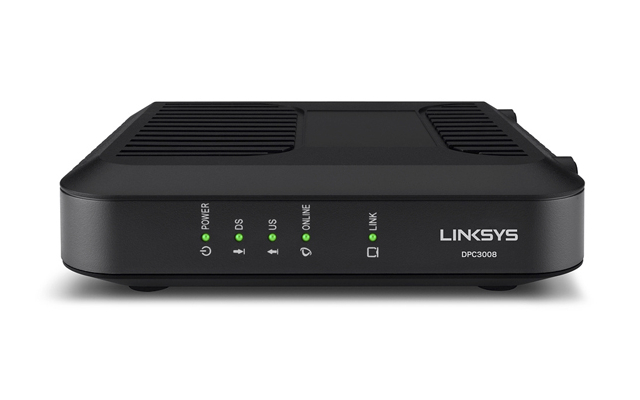

1.โมเด็ม (Modem)



โมเด็มเป็นฮาร์ดแวร์ที่ทำหน้าที่แปลงสัญญาณแอนะล็อกให้เป็นสัญญาณดิจิตัล เมื่อข้อมูลถูกส่งมายังผู้รับละแปลงสัญญาณดิจิตัลให้เป็นแอนะล็อก เมื่อต้องการส่งข้อมูลไปบนช่องสื่อสาร  กระบวนการที่โมเด็มแปลงสัญญาณดิจิตัลให้เป็นสัญญาณแอนะล็อก เรียกว่า มอดูเลชัน (Modulation) โมเด็มทำหน้าที่ มอดูเลเตอร์ (Modulator) กระบวนการที่โมเด็มแปลงสัญญาณแอนะล็อก ให้เป็นสัญญาณแอนะล็อก ให้เป็นสัญญาณดิจิตัล เรียกว่า ดีมอดูเลชัน (Demodulation) โมเด็มหน้าที่ ดีมอดูเลเตอร์ (Demodulator) โมเด็มที่ใช้กันอย่างแพร่หลายในปัจจุบันมี 2ประเภทโมเด็กในปัจจุบันทำงานเป็นทั้งโมเด็มและ เครื่องโทรสาร เราเรียกว่า Faxmodem

2.การ์ดเครือข่าย (Network  Adapter) หรือ การ์ด LAN



เป็นอุปกรณ์ทำหน้าที่สื่อสารระหว่างเครื่องต่างกันได้ไม่จำเป็นต้องเป็นรุ่นหรือยี่ห้อเดียวกันแต่หากซื้อพร้อมๆกันก็แนะนำให้ซื้อรุ่นและยีห้อเดียวกันจะดีกว่า
และควรเป็น การ์ดแบบ
 PCI เพราะสามารถส่งข้อมูลได้เร็วกว่าแบบ ISAและเมนบอร์ดรุ่นใหม่ๆมักจะไม่มี Slot  ISA ควรเป็นการ์ดที่มีความเร็วเป็น 100 Mbps ซึ่งจะมีราคามากกว่าการ์ดแบบ 10 Mbps ไม่มากนัก แต่ส่งขอมูลได้เร็วกว่า นอกจากนี้คุณควรคำนึงถึงขั้วต่อหรือ Connector ของการ์ดด้วยโดยทั่วไป Connector ของการ์ด LAN จะมีหลายแบบ เช่น BNC , RJ-45 เป็นต้น ซึ่งConnector แต่ละแบบก็จะใช้สายที่แตกต่างกัน


3. เกตเวย์ (Gateway)


เกตเวย์ เป็นอุปกรณ์อิเล็กทรอนิกส์อีกอย่างหนึ่งที่ช่วยในการสื่อสารข้อมูลคอมพิวเตอร์หน้าที่หลักคือช่วยให้เครือข่ายคอมพิวเตอร์ 2 เครือข่ายหรือมากกว่า ซึ่งมีลักษณะไม่เหมือนกันสามารถติดต่อสื่อสารกันได้เหมือนเป็นเครือข่ายเดียวกัน

4.เราเตอร์ (Router)


เราเตอร์เป็นอุปกรณ์ในระบบเครือข่ายที่ทำหน้าที่เป็นตัวเชื่อมโยงให้เครือข่ายที่มีขนาดหรือมาตรฐานในการส่งข้อมูลต่างกัน สามารถติดต่อแลกเปลี่ยนข้อมูล
ระหว่างกันได้ เราเตอร์จะทำงานอยู่ชั้น
 Network หน้าที่ของเราเตอร์ก็คือ ปรับโปรโตคอล (Protocol) (โปรโตคอลเป็นมาตรฐานในการสื่อสารข้อมูล บนเครือข่ายคอมพิวเตอร์) ที่ต่างกันให้สามารถสื่อสารกันได้

5.บริดจ์ (Bridge)

บริดจ์มีลักษณะคล้ายเครื่องขยายสัญญาณ บริดจ์จะทำงานอยู่ในชั้น Data Link บริดจ์ทำงานคล้ายเครื่องตรวจตำแหน่งของข้อมูล โดยบริดจ์จะรับข้อมูล จากต้นทางและส่งให้กับปลายทาง โดยที่บริดจ์จะไม่มีการแก้ไขหรือเปลี่ยนแปลงใดๆแก่ข้อมูล บริดจ์ทำให้การเชื่อมต่อระหว่างเครือข่ายมีประสิทธิภาพลดการชนกัน ของข้อมูลลง บริดจ์จึงเป็นสะพานสำหรับข้อมูลสองเครือข่าย


6.รีพีตเตอร์ (Repeater)



รีพีตเตอร์ เป็นเครื่องทบทวนสัญญาณข้อมูลในการส่งสัญญาณข้อมูลในระยะทางไกลๆสำหรับสัญญาณแอนะล็อกจะต้องมีการขยายสัญญาณข้อมูลที่เริ่มเบาบางลงเนื่องจากระยะทาง และสำหรับสัญญาณ Digital ก็จะต้องมีการทบทวนสัญญาณเพื่อป้องกันการขาดหายของสัญญาณเนื่องจากการส่งระยะทางไกลๆ
เช่นกัน รีพีตเตอร์จะทำงานอยู่ในชั้น
 Physical


7.สายสัญญาณ



เป็นสายสำหรับเชื่อมต่อเครื่องคอมพิวเตอร์ต่างๆในระบบเข้าด้วยกัน หากเป็นระบบที่มีจำนวนเครื่องมากกว่า 2 เครื่องก็จะต้องต่อผ่านฮับอีกทีหนึ่ง โดยสายสัญญาณสำหรับเชื่อมต่อเครื่องในระบบเครือข่าย จะมีอยู่ 2 ประเภท คือ

-         สาย Coax  มีลักษณะเป็นสายกลม  คล้ายสายโทรทัศน์  ส่วนมากจะเป็นสีดำสายชนิดนี้จะใช้กับการ์ด LAN ที่ใช้คอนเน็กเตอร์แบบ BNC สามารถส่งสัญญาณได้ไกลประมาณ 200 เมตร สายประเภทนี้จะต้องใช้ตัว T Connector สำหรับเชื่อมต่อสายสัญญาณกับการ์ด LANต่างๆในระบบ และต้องใช้ตัว Terminator ขนาด 50 โอห์ม  สำหรับปิดหัวและท้ายของสาย

-         สาย UTP (Unshied  Twisted  Pair)  เป็นสายสำหรับการ์ด  LAN ที่ใช้คอนเน็กเตอร์แบบ RJ-45  สามารถส่งสัญญาณได้ไกล
ประมาณ
 100 เมตร หากคุณใข้สายแบบนี้จะต้องเลือกประเภทของสายอีก โดยทั่วไปนิยมใช้กัน2 รุ่น  คือ  CAT 3 กับ CAT5 ซึ่งแบบ CAT3 จะมีความเร็วในการส่งสัญญาณ10 Mbpsและแบบ CAT 5 จะมีความเร็วในการส่งข้อมูลที่ 100 Mbps แนะนำว่าควรเลือกแบบ CAT 5 เพื่อการอัพเกรดในภายหลังจะได้ไม่ต้องเดินสายใหม่  ในการใช้งานสายนี้  สาย 1 เส้นจะต้องใช้ตัว RJ - 45 Connector จำนวน 2 ตัว  เพื่อเป็นตัวเชื่อมต่อระหว่างสายสัญญาณจากการ์ด LAN ไปยังฮับหรือเครื่องอื่น เช่นเดียวกับสายโทรศัพท์ ในกรณีเป็นการเชื่อมต่อเครื่อง 2เครื่องสามารถใช้ต่อผ่านสายเพียงเส้นเดียได้แต่ถ้ามากกว่า 2 เครื่อง ก็จำเป็นต้องต่อผ่านฮับ

8. ฮับ (HUB)



เป็นอุปกรณ์ช่วยกระจ่ายสัญญาณไปยังเครื่องต่างๆที่อยู่ในระบบ หากเป็นระบบเครือข่ายที่มี 2 เครื่องก็ไม่จำเป็นต้องใช้ฮับสามารถใช้สายสัญญาณเชื่อมต่อ ถึงกันได้โดยตรง  แต่หากเป็นระบบที่มีมากกว่า 2 เครื่องจำเป็นต้องมีฮับเพื่อทำหน้าที่เป็นตัวกลาง ในการเลือกซื้อฮับควรเลือกฮับที่มีความเร็วเท่ากับความเร็ว ของการ์ด เช่น  การ์ดมีความเร็ว  100 Mbps ก็ควรเลือกใช้ฮับที่มีความเร็วเป็น 100 Mbps ด้วย ควรเป็นฮับที่มีจำนวนพอร์ตสำหรับต่อสายที่เพียงพอกับ เครื่องใช้ในระบบ  หากจำนวนพอร์ตต่อสายไม่เพียงพอก็สามารถต่อพ่วงได้  แนะนำว่าควรเลือกซื้อฮับที่สามารถต่อพ่วงได้  เพื่อรองรับการขยายตัวในอนาคต
